Oferujemy:1) Dobra kontrola jakości 2) Bardzo konkurencyjne ceny 3) Najnowocześniejsze produkty technologiczne 4) Najlepszy profesjonalny zespół elektroniki użytkowej w stylu życia.5) Bezproblemowa komunikacja 6) Skuteczna usługa OEM&ODM

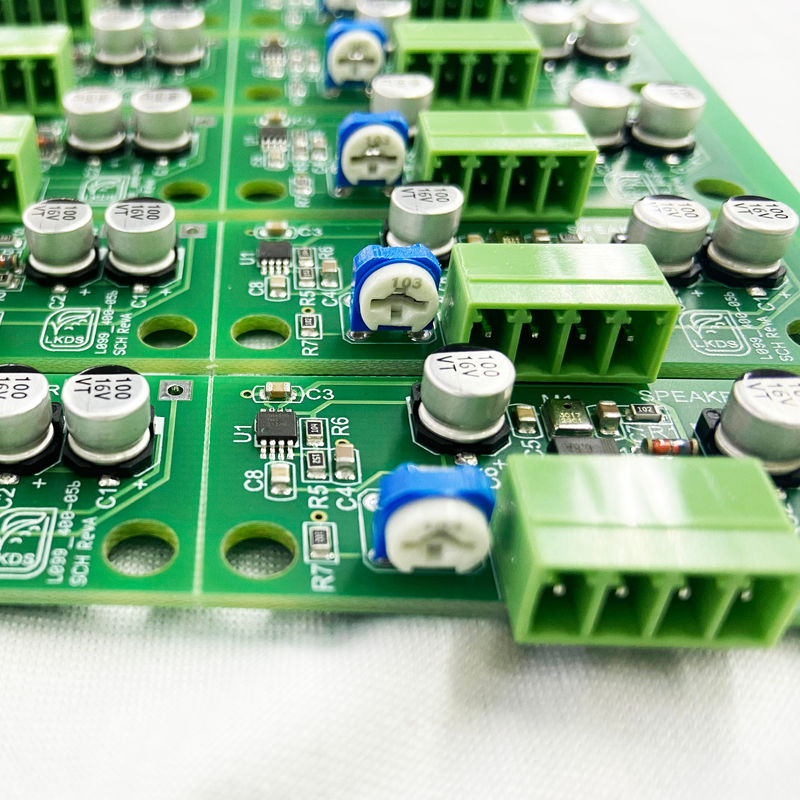

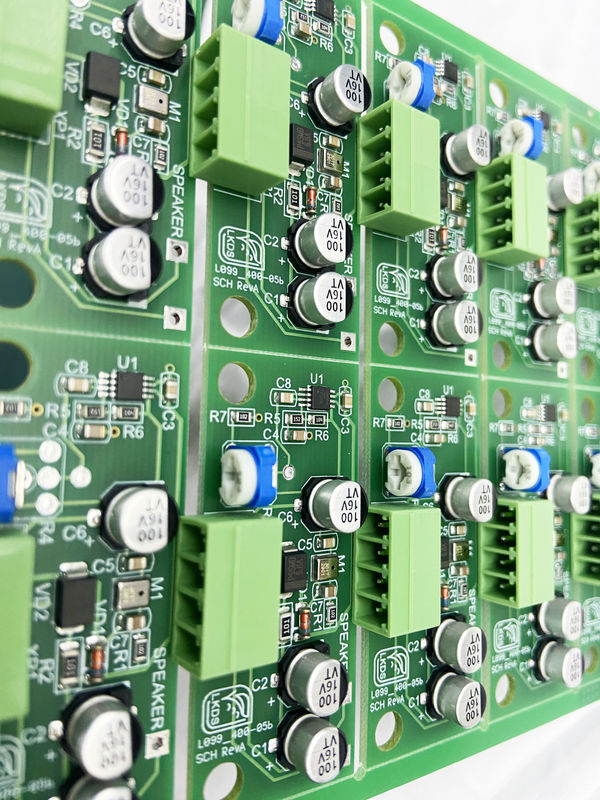

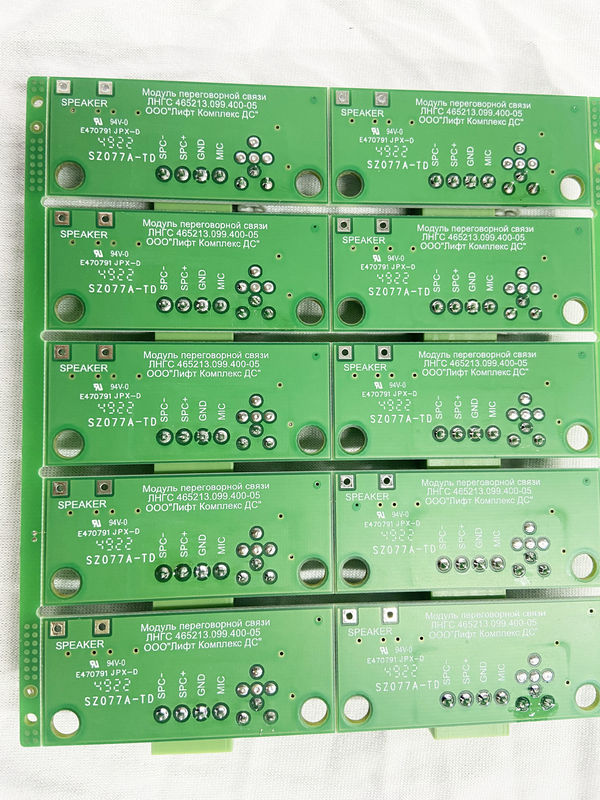

Wysokiej klasy 2 warstwy PCB Intercom Module Electronics Printed PCB Assembly
-
Podkreślić
Wyższy poziom 2-warstwowy PCB
,2 warstwy PCB 1
,0 mm
-
Materiał podstawowyFR-4
-
Grubość miedzi1/2 uncji
-
Grubość deski1,0 mm
-
min. Odstępy między wierszami4 miliony
-
Wykańczanie powierzchniHASL
-
Ilość zamówienia6000
-
Liczba warstw1 warstwa
-
Typ PCBCiężko
-
Maksymalne wymiary PCB20 cali * 20 cali lub 500 mm * 500 mm
-
Tolerancja grubości± 10%
-
Tolerancja grubości miedzi± 0,25 uncji
-
Maska lutowniczaZielony, czerwony, biały, żółty, niebieski, czarny itp
-
SitodrukBiały, żółty, czarny lub negatywowy itp
-
SMT Jointing Min. Łączenie SMT Min. Space Przestrzeń0201mm
-
Przestrzeń QFPSkok 0,3 mm
-
Miejsce pochodzeniaGuangdong, Chiny
-
Nazwa handlowaOFAL
-
Numer modeluIM7.2
-
Minimalne zamówienie1
-
Cena0.58/pieces 1-20 pieces
-
Szczegóły pakowaniaTowar pakowany jest w torbę antyplastikową lub indywidualne pudełko, zapakowany będzie w opakowanie
-
Zasady płatnościL/C, D/A, D/P, T/T, Western Union, MoneyGram
-
Możliwość Supply10000 sztuk / sztuk dziennie
Wysokiej klasy 2 warstwy PCB Intercom Module Electronics Printed PCB Assembly
Opis produktów
Specyfikacja techniczna PCB
| Materiał tablicy | FR4 | ||||||
| Ilość zamówienia | wszelkie dostępne ilości | ||||||
| Liczba warstw4 | 1 warstwa | ||||||
| Kształt | Wszelkie kształty: prostokątne, okrągłe, szczeliny, wycięcia, złożone, nieregularne itp. | ||||||
| Maksymalne wymiary PCB | 20 cali*20 cali lub 500 mm*500 mm | ||||||
| Grubość deski | 10,0 mm, na zamówienie od 0,4 mm do 4 mm | ||||||
| Tolerancja grubości | 士10% | ||||||
| Gęstość miedzi | 10Z, 2OZ | ||||||
| tolerancja | + 0,25 oz | ||||||
| Maska lutowa | Zielony, czarny itp. | ||||||
| Ściany jedwabne | Biały, żółty, czarny lub ujemny, itp. | ||||||
| Szkło jedwabne min szerokość linii | 00,006 lub 0,15 mm | ||||||
| Wykończenie powierzchni | HASL, nikel, złoto lmm, cyna imm, srebro imm, OSP itp. | ||||||
| Min. średnica otworu wiertniczego | 00,25 mm lub 10 mil. | ||||||
| Cięcie PCB | Ścieranie, V-score, tab-routed | ||||||
| Zastosowanie | Panel sterowania MCU z ekranem LCD | ||||||
| Przemysł | Rozwiązania w zakresie kontroli klimatu | ||||||
Zdolności montażu PCB
| SMT łączenie Min. Przestrzeń | 0201 mm | ||||||
| Przestrzeń QFP | Odchylenie 0,3 mm | ||||||
| Min. pakiet | 201 | ||||||
| Min. wielkość | 2*2 cala ((50*50 mm) | ||||||
| Maks. rozmiar | 14*22 cala ((350*550mm) | ||||||
| Dokładność umieszczenia | +0,01 mm | ||||||
| Dokładność umieszczenia | QFP.SOP.PLCC,BGA | ||||||
| Zdolność do rozmieszczenia | 0805.0603.0402.0201 | ||||||
| Kontrola jakości | Badanie wizualne, FAI, AOI, rentgenowskie, badania funkcjonalne | ||||||
Czas przeprowadzenia PCB dni robocze (s)
| Pozostałe, z wyłączeniem: | 4 warstwy | 6 warstwy | Powyżej 8 warstw | HDI | |
| Czas przeprowadzenia próbki (normalny) | 4 ~ 5 dni | 6 ~ 7 dni | 7 do 8 dni | 10 ~ 12 dni | 10 ~ 12 dni |
| Czas przeprowadzenia próbki (szybszy) | 2 do 3 dni | 3 ~ 5 dni | 6 dni | 6 ~ 7 dni | 12 dni |
| Czas realizacji produkcji masowej | 7 ~ 10 dni | 10 do 14 dni | 13-14 dni | 16 dni | 20 dni |
Czas realizacji montażu PCB
| Próbka czas przeprowadzenia | PCB Fab+Components Sourcing+PCBA= 7~15 dni w zależności od poziomu trudności | |||||
| Czas realizacji produkcji masowej | PCB Fab + Komponenty Sourcing + PCBA = 14 ~ 28 dni, w zależności od ilości i trudności poziomu. | |||||
Profil przedsiębiorstwa
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd. jest producentem PCBA założonym w 2001 roku, zlokalizowanym w dzielnicy Longtian w Pingshan, Shenzhen, specjalizującym się w rozwiązaniach pod klucz, w tym projektowaniu elektroniki,Produkcja PCB, montaż SMT i PCB, pozyskiwanie komponentów, formowanie, metale i tworzywa sztuczne, kable i montaż końcowy, logistyka i inne usługi o wartości dodanej itp.Zapewniamy usługi elektronicznej produkcji kontraktowej dla produktów kontroli przemysłowejNasza fabryka posiada certyfikat ISO9001. współpracujemy z klientami w Chinach od dawna.Nasz biznes rozszerzył się do Azji.Nasza główna działalność to montaż PCB. Możemy również świadczyć usługi w tym projektowanie elektroniczne, kopiowanie i klonowanie PCB, produkcja PCB, pozyskiwanie komponentów,Zestaw końcowy produktów, Plastics Moldings & Metals, Logistics and Value-added service (Płyty i metale z tworzyw sztucznych, logistyka i usługi o wartości dodanej).
Linia produkcyjna
Certyfikaty
Spółdzielnia
Opakowanie i dostawa
Częste pytania
P1: Jakie pliki są potrzebne do oferty PCBA?A: pliki PCB (gerber), lista BOM, dane XY (pick-N-place).
Q2: MOQ i jak jest OFAL największy czas dostawy?A:1pc. Zarówno próbki, jak i produkcja masowa mogą być obsługiwane przez OFAL.2 dni QTY 100 ~ 1000 sztuk, 5 dniP3: W jakim formacie plików OFAL potrzebuje dla oferty PCB?Gerber, protell 99SE, DXP, PADS 9.5AutoCAD, CAM350 są w porządku.P4: Jak OFAL testuje płyty PCB i PCBA?Odpowiedź: SPI, AOI, rentgen, FQC dla PCBA (zgromadzenie PCB), AOI, testy sondy lotniczej, testy urządzeń testowych, FQC itp. dla gołych PCB.P5: Czy możesz projektować PCB lub obwody?O: Tak, mamy zespół projektowy, w tym inżynierów oprogramowania, sprzętu i struktury.P6: Jakie warunki płatności akceptuje OFAL?A: TT, Western Union, Money Gram, Paypal, akceptujemy również L/C.
Produkty powiązane
Nasze produkty sprzedawane są na całym świecie. Możesz być spokojny o cały proces naszych produktów.
