Oferujemy:1) Dobra kontrola jakości 2) Bardzo konkurencyjne ceny 3) Najnowocześniejsze produkty technologiczne 4) Najlepszy profesjonalny zespół elektroniki użytkowej w stylu życia.5) Bezproblemowa komunikacja 6) Skuteczna usługa OEM&ODM
-
Podkreślić
3OZ zestaw PCB z jednym przystankiem
,2OZ zestaw PCB z jednym przystankiem
,1OZ PCBA jeden przystanek
-
Materiał podstawowyFR-4, żywica szklana, FR4 High Tg, zgodna z Rohs
-
Grubość miedzi1/2 uncji 1 uncji 2 uncji 3 uncji
-
Grubość deski0,4 ~ 4,0 mm
-
min. Rozmiar dziury0,01 cala, 0,25 mm lub 10 mil
-
Min. min. line width szerokość linii0,006 cala lub 0,15 mm
-
min. Odstępy między wierszami4 miliony
-
Wykańczanie powierzchniHASL, bezołowiowe, OSP, ENIG itp.
-
Ilość zamówienia1-500 000
-
Liczba warstw1,2,4,6, do 22 warstw
-
Typ PCBTwardy, elastyczny, sztywny-elastyczny
-
Maksymalne wymiary PCB20 cali * 20 cali lub 500 mm * 500 mm
-
Tolerancja grubości± 10%
-
Tolerancja grubości miedzi± 0,25 uncji
-
Maska lutowniczaZielony, czerwony, biały, żółty, niebieski, czarny itp
-
SitodrukBiały, żółty, czarny lub negatywowy itp
-
SMT Jointing Min. Łączenie SMT Min. Space Przestrzeń0201mm
-
Przestrzeń QFPSkok 0,3 mm
-
PortYantian, Shekou, Hongkong
-
Miejsce pochodzeniaGuangdong, Chiny
-
Nazwa handlowaCustomized
-
Numer modeluLUX002032
-
Cena$20.00/pieces 1-10 pieces
-
Szczegóły pakowaniaTowar pakowany jest w torbę antyplastikową lub indywidualne pudełko, zapakowany będzie w opakowanie
-
Możliwość Supply1000 sztuk / sztuk dziennie
Zgromadzenie płytek drukowanych Gerber File BOM List One Stop PCBA Custom
PCBA PCB Zgromadzenie płyty drukowanej Gerber File BOM List One-Stop PCBA PCB Płata PCB PCBA
| Specyfikacja techniczna PCB | |||||
| Ilość zamówienia | 1-500,000 | ||||
| Liczba warstw | 1,2,4,6, do 22 warstw | ||||
| Materiał płyty | FR-4, szkło epoksydowe, FR4 wysoki Tg, zgodny z Rohs, aluminium, Rogers itp. | ||||
| Rodzaj PCB | Twarda, elastyczna, sztywna, elastyczna | ||||
| Kształt | Wszelkie kształty: prostokątne, okrągłe, szczeliny, wycięcia, złożone, nieregularne itp. | ||||
| Maksymalne wymiary PCB | 20c*20c*500mm*500mm | ||||
| Grubość deski | 0.4~4.0 mm | ||||
| Tolerancja grubości | ± 10% | ||||
| Gęstość miedzi | 1/2OZ 1OZ 2OZ 3OZ | ||||
| Tolerancja grubości miedzi | ± 0, 25 oz | ||||
| Maska lutowa | Zielony, czerwony, biały, żółty, niebieski, czarny itp. | ||||
| Ściany jedwabne | Biały, żółty, czarny lub ujemny, itp. | ||||
| Szkło jedwabne min szerokość linii | 00,006' lub 0,15 mm | ||||
| Wykończenie powierzchni | HASL, nikel, złoto, cynk, srebro, OSP itp. | ||||
| Min. średnica otworu wiertniczego | 0.01'",0.25 mm. lub 10 mil. | ||||
| Cięcie PCB | Ścieranie, V-score, tab-routed | ||||
| Zdolności montażu PCB | |||||
| SMT łączenie Min. Przestrzeń | 0201 mm | ||||
| Przestrzeń QFP | Odchylenie 0,3 mm | ||||
| Min. pakiet | 201 | ||||
| Min. wielkość | 2*2 cala ((50*50 mm) | ||||
| Maks. rozmiar | 14*22 cala ((350*550mm) | ||||
| Dokładność umieszczenia | ± 0,01 mm | ||||
| Dokładność umieszczenia | Wymagania w zakresie bezpieczeństwa | ||||
| Zdolność do rozmieszczenia | 0805, 0603, 0402, 0201 | ||||
| Czas realizacji PCB (dni robocze)) | |||||
| Pozostałe, z wyłączeniem: | 4 warstwy | 6 warstwy | Powyżej 8 warstw | HDI | |
| Czas przeprowadzenia próbki (normalny) | 4 ~ 5 dni | 6 ~ 7 dni | 7 do 8 dni | 10 ~ 12 dni | 10 ~ 12 dni |
| Czas przeprowadzenia próbki (szybszy) | 2 do 3 dni | 3 ~ 5 dni | 6 dni | 6 ~ 7 dni | 12 dni |
| Czas realizacji produkcji masowej | 7 ~ 10 dni | 10 do 14 dni | 13-14 dni | 16 dni | 20 dni |
| Czas realizacji montażu PCB | |||||
| Próbka czas przeprowadzenia | PCB Fab+Components Sourcing+PCBA= 7~15 dni w zależności od poziomu trudności. | ||||
| Czas realizacji produkcji masowej | PCB Fab + Komponenty Sourcing + PCBA = 14 ~ 28 dni, w zależności od ilości i trudności poziomu. | ||||
Profil przedsiębiorstwa
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd. jest producentem PCBA założonym w 2001 roku, zlokalizowanym w dzielnicy Longtian w Pingshan, Shenzhen, specjalizującym się w rozwiązaniach pod klucz, w tym projektowaniu elektroniki,Produkcja PCB, montaż SMT i PCB, pozyskiwanie komponentów, formowanie, metale i tworzywa sztuczne, kable i montaż końcowy, logistyka i inne usługi o wartości dodanej itp.Zapewniamy usługi elektronicznej produkcji kontraktowej dla produktów kontroli przemysłowejNasza fabryka posiada certyfikat ISO9001. współpracujemy z klientami w Chinach od dawna.Nasz biznes rozszerzył się do Azji.Nasza główna działalność to montaż PCB. Możemy również świadczyć usługi w tym projektowanie elektroniczne, kopiowanie i klonowanie PCB, produkcja PCB, pozyskiwanie komponentów,Zestaw końcowy produktów, Plastics Moldings & Metals, Logistics and Value-added service (Płyty i metale z tworzyw sztucznych, logistyka i usługi o wartości dodanej).
Linia produkcyjna
Certyfikaty
Spółdzielnia

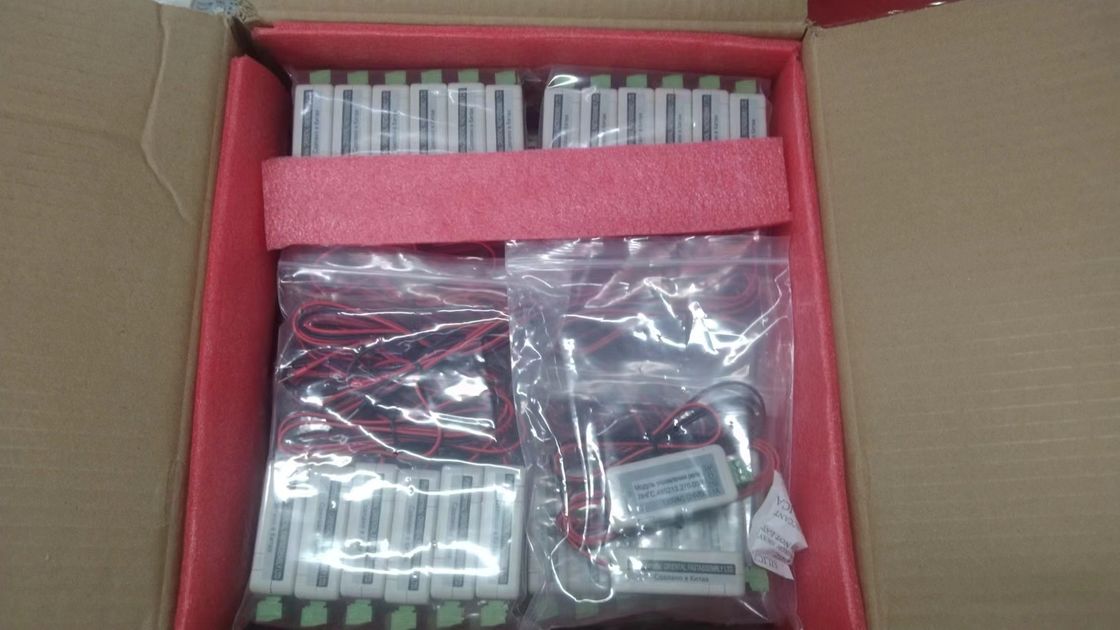

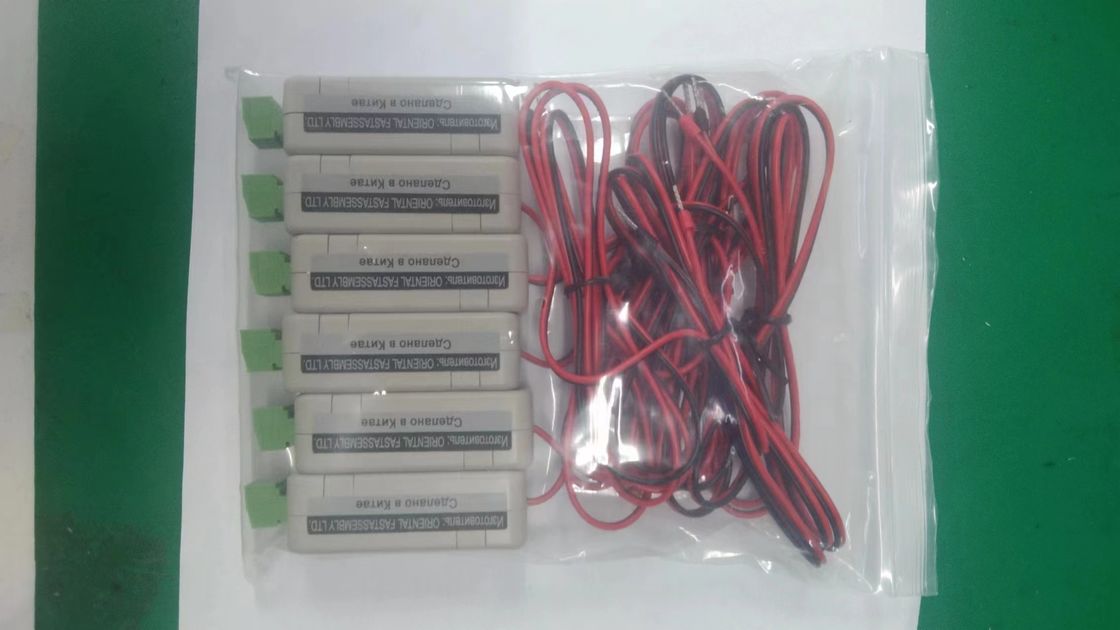

Opakowanie i dostawa
Częste pytania
P1: Jakie pliki są potrzebne do oferty PCBA?A: pliki PCB (gerber), lista BOM, dane XY (pick-N-place).
Q2: MOQ i jak jest OFAL największy czas dostawy?A:1pc. Zarówno próbki, jak i produkcja masowa mogą być obsługiwane przez OFAL.2 dni QTY 100 ~ 1000 sztuk, 5 dniP3: W jakim formacie plików OFAL potrzebuje dla oferty PCB?Gerber, protell 99SE, DXP, PADS 9.5AutoCAD, CAM350 są w porządku.P4: Jak OFAL testuje płyty PCB i PCBA?Odpowiedź: SPI, AOI, rentgen, FQC dla PCBA (zgromadzenie PCB), AOI, testy sondy lotniczej, testy urządzeń testowych, FQC itp. dla gołych PCB.P5: Czy możesz projektować PCB lub obwody?O: Tak, mamy zespół projektowy, w tym inżynierów oprogramowania, sprzętu i struktury.P6: Jakie warunki płatności akceptuje OFAL?A: TT, Western Union, Money Gram, Paypal, akceptujemy również L/C.
