Oferujemy:1) Dobra kontrola jakości 2) Bardzo konkurencyjne ceny 3) Najnowocześniejsze produkty technologiczne 4) Najlepszy profesjonalny zespół elektroniki użytkowej w stylu życia.5) Bezproblemowa komunikacja 6) Skuteczna usługa OEM&ODM
-
Podkreślić

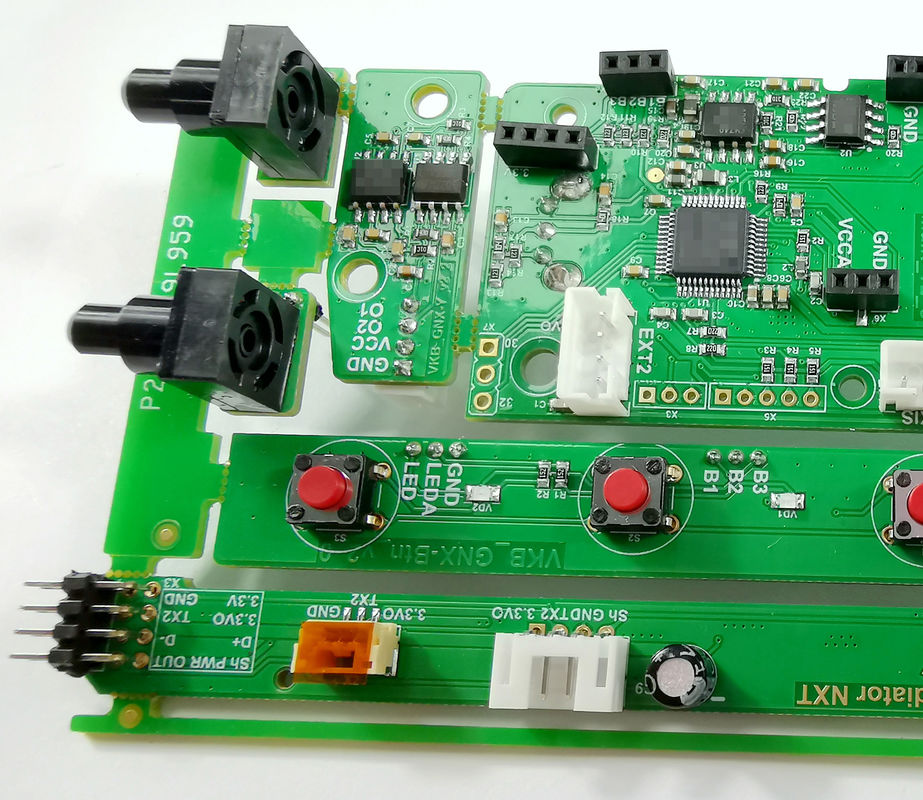

Zestawy płyt obwodowych drukowanych wielowarstwowych PCBA
,0.5 oz PCB zestaw płytek drukowanych
,3 oz zmontowanej płyty obwodowej
-
Materiał podstawowyFR-4, żywica szklana, FR4 High Tg, zgodna z Rohs
-
Grubość miedzi1/2 uncji 1 uncji 2 uncji 3 uncji
-
Grubość deski0,4 ~ 4,0 mm
-
min. Rozmiar dziury0,01 cala, 0,25 mm lub 10 mil
-
Min. min. line width szerokość linii0,006 cala lub 0,15 mm
-
min. Odstępy między wierszami4 miliony
-
Wykańczanie powierzchniHASL, bezołowiowe, OSP, ENIG itp.
-
Ilość zamówienia1-500 000
-
Liczba warstw1,2,4,6, do 22 warstw
-
Typ PCBTwardy, elastyczny, sztywny-elastyczny
-
Maksymalne wymiary PCB20 cali * 20 cali lub 500 mm * 500 mm
-
Tolerancja grubości± 10%
-
Tolerancja grubości miedzi± 0,25 uncji
-
Maska lutowniczaZielony, czerwony, biały, żółty, niebieski, czarny itp
-
SitodrukBiały, żółty, czarny lub negatywowy itp
-
SMT Jointing Min. Łączenie SMT Min. Space Przestrzeń0201mm
-
Przestrzeń QFPSkok 0,3 mm
-
PortYantian, Shekou, Hongkong
-
Miejsce pochodzeniaGuangdong, Chiny
-
Nazwa handlowaCustomized
-
Numer modeluLUX0069
-
Cena$20.00/pieces 1-10 pieces
-
Szczegóły pakowaniaTowar pakowany jest w torbę antyplastikową lub indywidualne pudełko, zapakowany będzie w opakowanie
-
Możliwość Supply1000 sztuk / sztuk dziennie
Wielowarstwowa OEM Zgromadzenie PCB 0,5 oz 1oz 2oz 3oz
Wielowarstwowy OEM Niestandardowy Pcba Design Board PCBA Zgromadzenie obwodu PCB
Opis produktów
|
Specyfikacja techniczna PCB
|
|
|
|
|
|
|||||
|
Ilość zamówienia
|
1-500,000
|
|
|
|
|
|||||
|
Liczba warstw
|
1,2,4,6, do 22 warstw
|
|
|
|
|
|||||
|
Materiał płyty
|
FR-4, szkło epoksydowe, FR4 wysoki Tg, zgodny z Rohs, aluminium, Rogers itp.
|
|
|
|
|
|||||
|
Rodzaj PCB
|
Twarda, elastyczna, sztywna, elastyczna
|
|
|
|
|
|||||
|
Kształt
|
Wszelkie kształty: prostokątne, okrągłe, szczeliny, wycięcia, złożone, nieregularne itp.
|
|
|
|
|
|||||
|
Maksymalne wymiary PCB
|
20c*20c*500mm*500mm
|
|
|
|
|
|||||
|
Grubość deski
|
0.4~4.0 mm
|
|
|
|
|
|||||
|
Tolerancja grubości
|
± 10%
|
|
|
|
|
|||||
|
Gęstość miedzi
|
1/2OZ 1OZ 2OZ 3OZ
|
|
|
|
|
|||||
|
Tolerancja grubości miedzi
|
± 0, 25 oz
|
|
|
|
|
|||||
|
Maska lutowa
|
Zielony, czerwony, biały, żółty, niebieski, czarny itp.
|
|
|
|
|
|||||
|
Ściany jedwabne
|
Biały, żółty, czarny lub ujemny, itp.
|
|
|
|
|
|||||
|
Szkło jedwabne min szerokość linii
|
00,006' lub 0,15 mm
|
|
|
|
|
|||||
|
Wykończenie powierzchni
|
HASL, nikel, złoto, cynk, srebro, OSP itp.
|
|
|
|
|
|||||
|
Min. średnica otworu wiertniczego
|
0.01'",0.25 mm. lub 10 mil.
|
|
|
|
|
|||||
|
Cięcie PCB
|
Ścieranie, V-score, tab-routed
|
|
|
|
|
|||||
|
Zdolności montażu PCB
|
|
|
|
|
|
|||||
|
SMT łączenie Min. Przestrzeń
|
0201 mm
|
|
|
|
|
|||||
|
Przestrzeń QFP
|
Odchylenie 0,3 mm
|
|
|
|
|
|||||
|
Min. pakiet
|
201
|
|
|
|
|
|||||
|
Min. wielkość
|
2*2 cala ((50*50 mm)
|
|
|
|
|
|||||
|
Maks. rozmiar
|
14*22 cala ((350*550mm)
|
|
|
|
|
|||||
|
Dokładność umieszczenia
|
± 0,01 mm
|
|
|
|
|
|||||
|
Dokładność umieszczenia
|
Wymagania w zakresie bezpieczeństwa
|
|
|
|
|
|||||
|
Zdolność do rozmieszczenia
|
0805, 0603, 0402, 0201
|
|
|
|
|
|||||
|
Czas realizacji PCB (dni robocze))
|
|
|
|
|
|
|||||
|
|
Pozostałe, z wyłączeniem:
|
4 warstwy
|
6 warstwy
|
Powyżej 8 warstw
|
HDI
|
|||||
|
Czas przeprowadzenia próbki (normalny)
|
4 ~ 5 dni
|
6 ~ 7 dni
|
7 do 8 dni
|
10 ~ 12 dni
|
10 ~ 12 dni
|
|||||
|
Czas przeprowadzenia próbki (szybszy)
|
2 do 3 dni
|
3 ~ 5 dni
|
6 dni
|
6 ~ 7 dni
|
12 dni
|
|||||
|
Czas realizacji produkcji masowej
|
7 ~ 10 dni
|
10 do 14 dni
|
13-14 dni
|
16 dni
|
20 dni
|
|||||
|
Czas realizacji montażu PCB
|
|
|
|
|
|
|||||
|
Próbka czas przeprowadzenia
|
PCB Fab+Components Sourcing+PCBA= 7~15 dni w zależności od poziomu trudności.
|
|
|
|
|
|||||
|
Czas realizacji produkcji masowej
|
PCB Fab + Komponenty Sourcing + PCBA = 14 ~ 28 dni, w zależności od ilości i trudności poziomu.
|
|
|
|
|
|||||
Profil przedsiębiorstwa
Shenzhen Oriental FastAssembly Electronic Co., Ltd.
Oriental FastAssembly Ltd. jest producentem PCBA założonym w 2001 roku, zlokalizowanym w dzielnicy Longtian w Pingshan, Shenzhen, specjalizującym się w rozwiązaniach pod klucz, w tym projektowaniu elektroniki,Produkcja PCB, montaż SMT i PCB, pozyskiwanie komponentów, formowanie, metale i tworzywa sztuczne, kable i montaż końcowy, logistyka i inne usługi o wartości dodanej itp.Zapewniamy usługi elektronicznej produkcji kontraktowej dla produktów kontroli przemysłowejNasza fabryka posiada certyfikat ISO9001. współpracujemy z klientami w Chinach od dawna.Nasz biznes rozszerzył się do Azji.Nasza główna działalność to montaż PCB. Możemy również świadczyć usługi w tym projektowanie elektroniczne, kopiowanie i klonowanie PCB, produkcja PCB, pozyskiwanie komponentów,Zestaw końcowy produktów, Plastics Moldings & Metals, Logistics and Value-added service (Płyty i metale z tworzyw sztucznych, logistyka i usługi o wartości dodanej).
Linia produkcyjna
Certyfikaty
Spółdzielnia

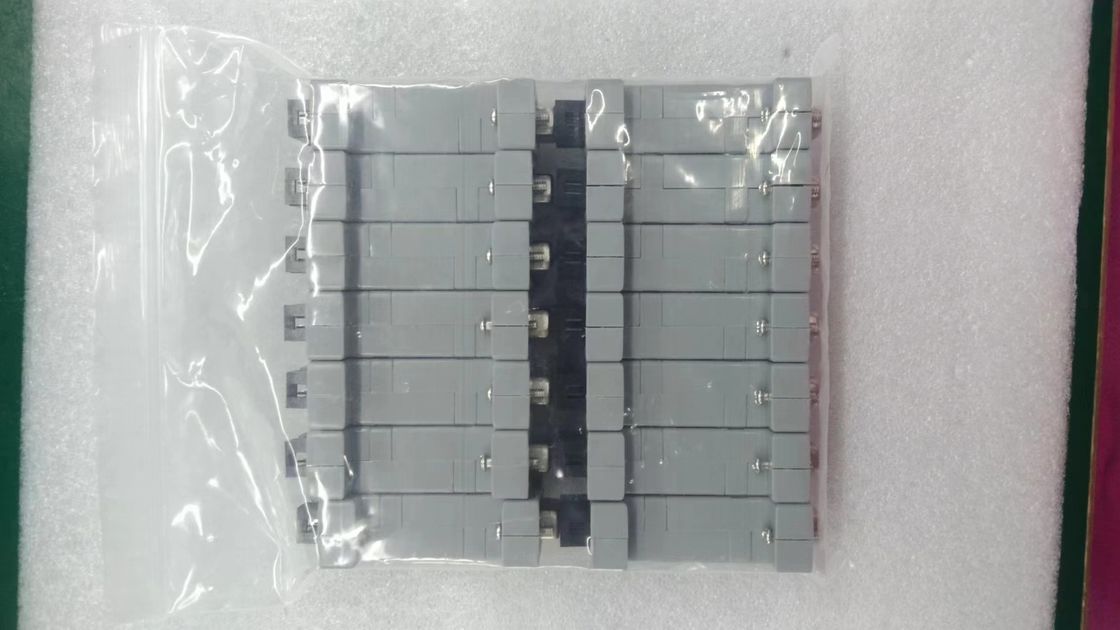

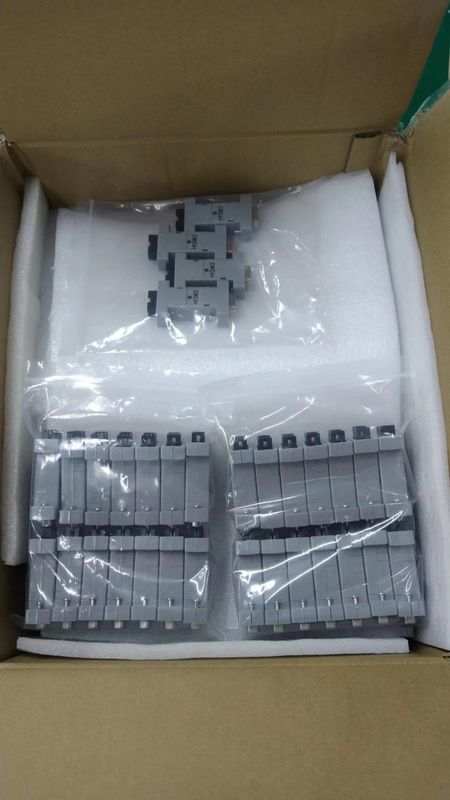

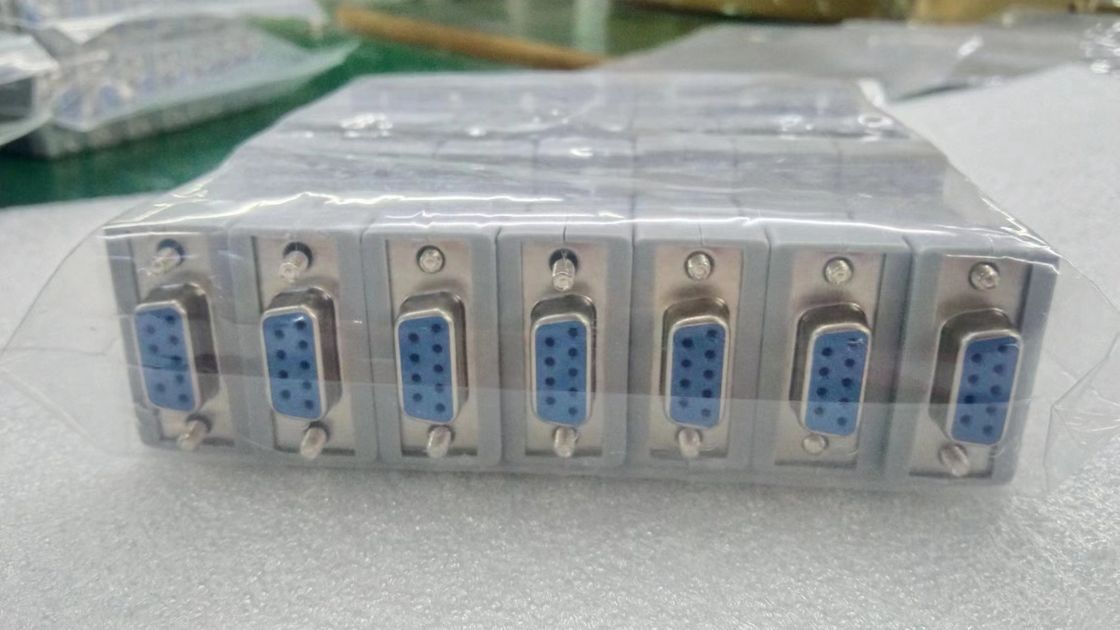

Opakowanie i dostawa
Częste pytania
P1: Jakie pliki są potrzebne do oferty PCBA?A: pliki PCB (gerber), lista BOM, dane XY (pick-N-place).
Q2: MOQ i jak jest OFAL największy czas dostawy?A:1pc. Zarówno próbki, jak i produkcja masowa mogą być obsługiwane przez OFAL.2 dni QTY 100 ~ 1000 sztuk, 5 dniP3: W jakim formacie plików OFAL potrzebuje dla oferty PCB?Gerber, protell 99SE, DXP, PADS 9.5AutoCAD, CAM350 są w porządku.P4: Jak OFAL testuje płyty PCB i PCBA?Odpowiedź: SPI, AOI, rentgen, FQC dla PCBA (zgromadzenie PCB), AOI, testy sondy lotniczej, testy urządzeń testowych, FQC itp. dla gołych PCB.P5: Czy możesz projektować PCB lub obwody?O: Tak, mamy zespół projektowy, w tym inżynierów oprogramowania, sprzętu i struktury.P6: Jakie warunki płatności akceptuje OFAL?A: TT, Western Union, Money Gram, Paypal, akceptujemy również L/C.
